變電站內的電氣設備分為一次設備和二次設備。下面對變電站內的主要設備進行簡單的介紹。

1、一次設備

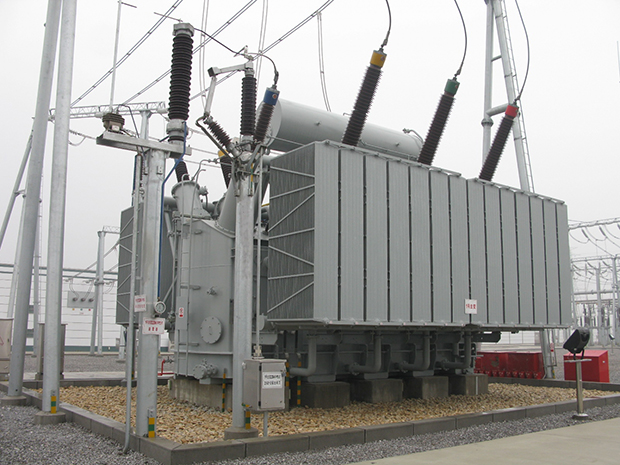

一次設備指直接生產、輸送、分配和使用電能的設備，主要包括變壓器、高壓斷路器、隔離開關、母線、避雷器、電容器、電抗器等。

2、二次設備

變電站的二次設備是指對一次設備和系統的運行工況進行測量、監視、控制和保護的設備，它主要由包括繼電保護裝置、自動裝置、測控裝置、計量裝置、自動化系統以及為二次設備提供電源的直流設備。

變電站的結構設計與設備布置一般具有如下要求：

①建筑物底層的附屬10 kV變電站不需分室，變壓器及高低壓開關柜可同層同室布置，僅需保持特定間距，具有專有建筑物的35 kV獨立變電站應按照功能分層分室布置；

②變電站的室內布置應緊湊合理，便于運行人員的操作、檢修、試驗與巡視，開關柜安裝位置應滿足小通道寬度要求，并適當考慮發展及擴建要求；

③分室布置變電站應合理布置站內各功能室的位置，高壓配電室與高壓電容器室相鄰，低壓配電室與變壓器室相鄰，低壓配電室應便于出線，控制室位置應便于運行人員的工作與管理；

④高低壓配電室的設施應符合安全與防火要求，站內不允許采用可燃材料裝修；

⑤高低壓配電室、電容器室及變壓器室的門應向外開，相鄰兩配電室的門應雙向開啟；

⑥高低壓配電室、電容器室、變壓器室及主控室應設置防范雨、雪、蛇、鼠等從門、窗及纜溝入室的設施
